西玛电机带你了解高压电机的内部结构

很多人对于西玛高压电机的内部结构不太熟悉，导致出现问题不知道该如何下手，下面西安西玛电机厂家的工程师带大家一起来了解吧！

西玛不同结构高压电机个性化特点：

●自通风冷却型电动机，在机座顶部装有防护等级为IP23的防护顶罩。根据要求也可以有防护等级为IPW23、IPW24的防护罩。

GB4942.1中规定了电机外壳防护等级标准。电机外壳防护等级用字母IP加两位数字表示，IP是防护的代号；第一位数字代表第一种防护能力，它是指防止人体触及或接近电机壳内带电部位及转动部件，以及防止固体异物进入电机的能力；第二位数字代表第二种防护能力，它是防止水进入电机而引起有害影响的能力。第一种防护有0－5共6个级别，第二种防护有0－8共9个级别。当只需用一个表征数字表示某一防护等级时，被省略的数字以字母“X”代替，例如IPX5或IP3X。

当防护的内容有所增加时，可用补充字母来表示：“W”是具有附加防护措施或方法要求，可在规定气候条件下使用的外壳防护等级。“R”具有附加防护措施或方法要求，可在规定尘埃环境条件使用的外壳防护等级（例如：用于锯本厂、采石场等恶劣尘埃环境条件下）。补充字母放在IP之后，如IPW23。

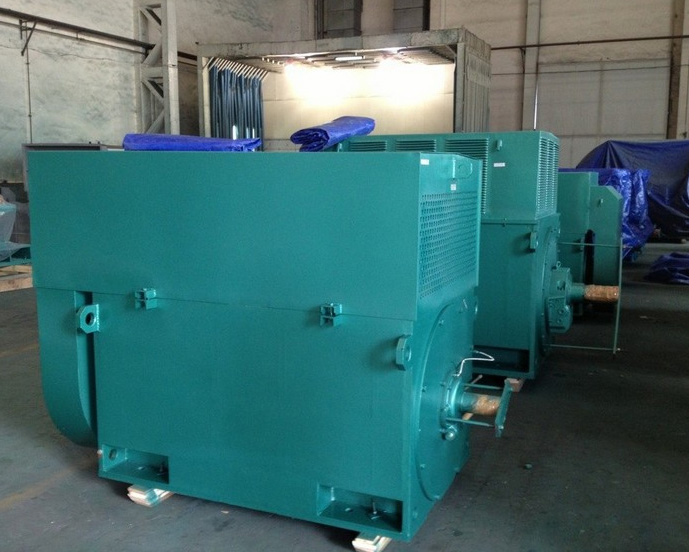

●空—空冷却型电动机，在机座顶部装有空—空冷却器，并在非轴伸端或轴伸端装有外冷却风扇和风罩。对户外型电动机在冷却器出风还装有风罩。

●水—空冷却型电动机，在机座顶部装有水—空冷却器。

●管道通风型电动机，在机座顶部装有供接进、出风管道，或只装进风管道的防护顶罩。

●绕线型电动机在非轴伸端装有集电环。

●高压电机通常只有一个轴伸，根据需要还可有两个轴伸；通常情况下，而对出线盒左端为主轴伸，右端为辅轴伸。

西玛高压电机的主要零部件特征：

●吊入式机座是一个长方体的箱式结构，机座内部轴向有筋，用于支撑和固定定子。定子是从上方放入机座，靠定子压圈与机座轴向筋定位并保证气隙均匀度。再用螺栓将定子与机座紧固。机座端端板的内止口与端盖的外止口紧密配合，能充分保证定、转子之间的气隙均匀度。压入式机座大多是通过热套方式将定子套入机座，该方式下机座与定子的同心度容易保证，但相对与吊入式机座便捷性要逊色一些。

●定子线圈：定子线圈是双层叠绕阻，绝缘等级为F级，电压等级为3KV及以上的电机都有防电晕措施。

●转子线圈：绕线电机的转子线圈是双层波绕组，采用矩形铜排，绝缘等级要求为F级。

●定子：定子通常采用磁性槽楔，根据需要也可用非磁性槽楔。线圈端部之间应采用适型材料垫紧，并与端箍、支撑杆扎牢在一起，经过真空压力整浸无溶剂漆后，整个定子成为一个整体，增强了其机械性和防潮能力。

●转子：鼠笼型电机一般情况下采用铸铝转子，这种转子运行可靠，并具有较好的起动性能，它可以满压直接起动。根据需要也可采用铜条转子，铜条转子电机效率相对较高，但成本也要高好多。

●轴大多焊有辐板，并经过热处理，具有较好的机械性能。高压电机轴的热处理非常关键，稍有不慎，会出现断轴问题。

●集电环：绕线型电机在非轴伸端装有集电环。一般装在机座外面，防护等级通常为IP23，根据需要也可为IP44或IP54，也可装在机座内。高压电机一般采用不举刷结构，电动机起动后，电刷仍然压在集电环上。额定电压为380V及以下的低压大功率电机可为举刷结构。

电刷数量和引线电缆截面积根据转子额定电流的大小有所不同。特别强调的是集电环与电刷的接触面积、电刷材料、集电环表面粗糙度等符合性（高压电机结构的其他内容后期会跟进推出）。
