有刷直流电机的发电原理

这里主要为大家介绍有关发电基本原理的法律法规和公式。在本文中，西安西玛电机将使用有刷直流电机的示意图来说明实际的电机发电原理。


假设电刷未通电时，线圈（转子）逆时针旋转。例如，存在这样一种情况，即在切断旋转西玛电机的电源后，转子由于惯性而继续旋转。

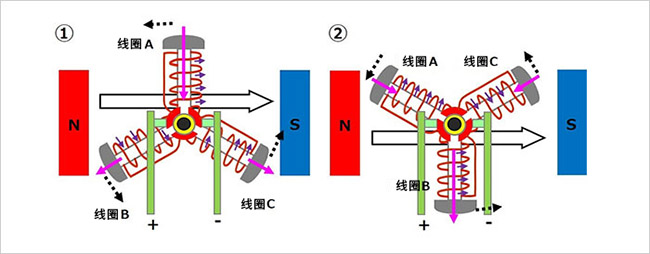

在状态（1）中，线圈A位于磁铁N和S的中心。磁铁产生的磁场方向是从N到S，逆时针旋转时，线圈A接近磁铁N，因此旋转轴方向上的磁通量变化在（+）处最大。（粉红色箭头）。因此，线圈a产生电动势，使电流（紫色箭头）从旋转轴外侧流出。

由于线圈B远离磁铁N，线圈C靠近磁铁S，磁通量的变化为（-）（粉红色箭头），磁通量的变化小于最大值。由于靠近磁铁的位置而产生的值。因此，线圈B和线圈C产生电动势，电流（紫色箭头）从外部流向转轴。

当此时线圈A、B和C的电动势相结合时，左电刷相对于右电刷产生（+）电压。

在状态（2）中，线圈B位于磁铁N和S之间，接近S，因此磁通量的变化在（-）处最大。结果，线圈B产生电动势并使电流从外部流向转轴。

由于线圈A靠近磁铁N，线圈C远离磁铁S，因此磁通量的变化为（+），磁通量的变化值小于最大值。靠近磁铁的位置。因此，线圈B和线圈C产生电动势，使电流从旋转轴外侧流出。

此时，当线圈A、B和C的电动势组合时，西玛电机的左电刷相对于电机的右电刷产生正电压。

总之，当线圈（转子）逆时针旋转时，相对于电机的右电刷，电机的左电刷上始终存在（+）电压。顺时针旋转线圈时，反向操作会在电机右侧的电刷上产生（+）电压。所产生的电压通过换向器整流为直流电压，并且所产生的电压随着转数的增加而升高。不用说，发电机就是基于这一原理构建的。
