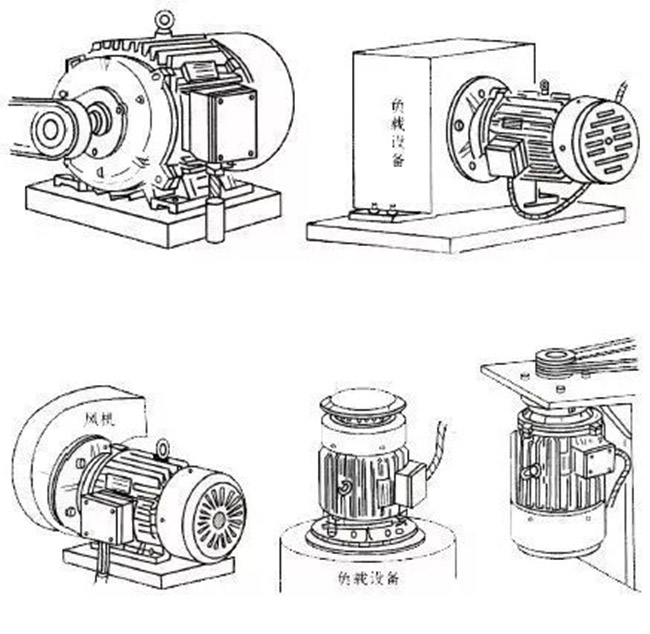

西安泰富西玛电机的安装方式有IMBx和IMVy两种代码形式，IM是国际通用的安装方式代号：B为卧式轴呈水平方向，V为立式轴与水平方向垂直，X和Y各是1-2个数字，表示连接部位和方向。在卧式中又分为B3、B35、B34、B5、B6、B7、B8、B9、B10、B14、B15、B20、B30；立式分为V1、V15、V2、V3、V36、V4、V5、V6、V8、V9、V10、V14、V16、V18、V19、V21、V30、V31。


西安西玛电机安装型式代号

IM＋B（或V）＋阿拉伯数字（１－２位）

IM：安装方式英文“Installation al Mounting type”的缩写；

B：表示电机在使用时为卧式安装，轴呈水平方向；

V：表示电机在使用时为立式安装，轴与水平方向垂直。

说明：电机主轴伸端统一为“D”端，如果为双轴伸电机，辅助轴伸端统一定义为“N”端

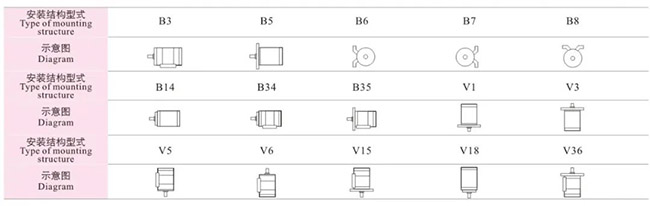

IMB安装代号释义

B3——卧式用地脚安装在基础构件上；

B35——卧式借用地脚安装在基础构件上，并附用凸缘安装；

B5——卧式用凸缘安装；

B6——卧式用地脚安装在墙上，从D端看地脚在左；

B7——卧式用地脚安装在墙上，从D端看地脚在右；

B8——卧式用地脚安装在顶上方；

B9——卧式D端无端盖采用D端机座端面安装；

B15——卧式采用地脚主安装，D端无端盖采用机座端面辅助安装；

B20——卧式有抬高地脚，并用地脚安装在基础构件上。

规律：只有一个数字代号的没有辅助或附加安装。


IMV安装代号释义

V1——立式用凸缘安装，D端朝下；

V15——立式用地脚安装在墙上，并用凸缘作附加安装，D端朝下；

V3——立式用凸缘安装，D端朝上；

V5——立式用地脚安装在墙上， D端朝下；

V6——立式用地脚安装在墙上， D端朝上；

V8——立式D端无端盖，用D端机座端面安装，D端朝下；

V9——立式D端无端盖，用D端机座端面安装，D端朝上；

V10——立式机座有凸缘并用其安装，D端朝下；

V16——立式机座有凸缘并用其安装，D端朝上；

以上代号仅是西玛电机与基础构件的安装方式，对于和设备的连接方式则采用另外的代号。

简单来说，一般三相电动机常用的安装方式有 B3， B5，B35三种，B3有底座，无直连安装法兰盘；B5无底座，有直连安装法兰盘；B35有底座，有直连安装法兰盘。
