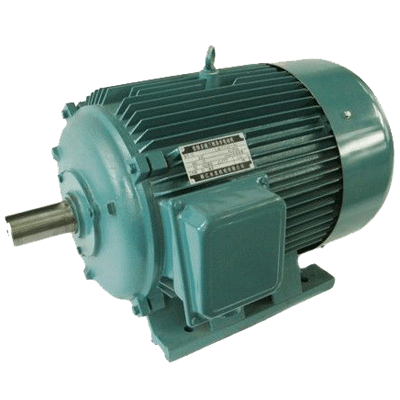

Y三相异步电动机

西安泰富西玛Y三相异步电动机型号说明

      西安泰富西玛Y系列Y三相异步电动机以Y200L1-2为例：Y表示异步电机；200表示电机中心高（mm）；M表示机座长度代号；1表示铁心长度代号；4表示电机极数。

西安泰富西玛Y系列Y三相异步电动机概述
      西安泰富西玛电机生产的Y系列电机是一般用途的全封闭自扇冷却式鼠笼型三相异步电机。电机的安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。本电机适用于驱动无特殊性能要求的各种机械设备，如金属切削机床、水泵、鼓风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。
      泰富西玛牌Y系列Y三相异步电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。Y80-315电机符合Y系列（IP44）三相异步电机技术条件JB/T10391-2002.Y355电机符合Y系列（IP44）三相异步电机技术条件JB5274-1991。
      西玛Y80-355电机采用B级绝缘。额定电压为380V，额定功率50HZ，功率3KW及惟下为Y接法。其它功率为△接法。电机运行地点的海拔不超过1000m；环境空气温度随季节而变化，但不超过40℃；最低环境空气温度为-15℃；最湿月平均最高相对温度为90%；同时该月月平均最低温度不高于25℃。
      西玛牌Y系列电机有一个轴伸。按用户需要，可制成双轴伸。第二轴伸亦能传递额定功率，但只能用联轴器传动。
      西安泰富西玛电机厂也可按用户需要生产应其他功率、电压、频率、温热带型（TH）、防护等级等电机。

西安西玛电机质量保证
      西安西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免检产品”，“中华之光名牌产品”等荣誉称号。
      为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
      一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
      二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
      三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
      四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
      五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
      六、西玛电机产品一经出售终身成本费保修。

西安泰富西玛Y系列三相异步电动机订货须知
      1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
      2、对于5.5kW及以上的2极电动机和37kW及以上的4极电动机不能用皮带传动。
      3、如无特殊要求，西玛电机默认参数为：安装方式卧式B3、绝缘等级B级、防护等级IP44。
      4、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。

Y系列（IP44）三相异步电机技术参数——西安泰富西玛电机

型号	额定 功率	额定 电流	转速	效率	功率 因数	堵转转矩	堵转电流	最大转矩	噪声		振动 速度	重量
						额定转矩	额定电流	额定转矩	1级	2极
	KW	A	r/min	%	COSФ	倍	倍	倍	dB(A)		mm/s	kg
同步转速 3000r/min (2极)——西安泰富西玛电机·西安西玛集团
Y80M1-2	0.75	1.8	2830	75.0	0.84	2.2	6.5	2.3	66	71	1.8	17
Y80M2-2	1.1	2.5	2830	77.0	0.86	2.2	7.0	2.3	66	71	1.8	18
Y90S-2	1.5	3.4	2840	78.0	0.85	2.2	7.0	2.3	70	75	1.8	22
Y90L-2	2.2	4.8	2840	80.5	0.86	2.2	7.0	2.3	70	75	1.8	25
Y100L-2	3	6.4	2890	82.0	0.87	2.2	7.0	2.3	74	79	1.8	34
Y112M-2	4	8.2	2890	85.5	0.87	2.2	7.0	2.3	74	79	1.8	45
Y132S1-2	5.5	11.1	2900	85.5	0.88	2.0	7.0	2.3	78	83	1.8	67
Y132S2-2	7.5	15.0	2900	86.2	0.88	2.0	7.0	2.3	78	83	1.8	72
Y160M1-2	11	21.8	2930	87.2	0.88	2.0	7.0	2.3	82	87	2.8	115
Y160M2-2	15	29.4	2930	88.2	0.88	2.0	7.0	2.3	82	87	2.8	125
Y160L-2	18.5	35.5	2930	89.0	0.89	2.0	7.0	2.2	82	87	2.8	145
Y180M-2	22	42.2	2940	89.0	0.89	2.0	7.0	2.2	87	92	2.8	173
Y200L1-2	30	56.9	2950	90.0	0.89	2.0	7.0	2.2	90	95	2.8	232
Y200L2-2	37	69.8	2950	90.5	0.89	2.0	7.0	2.2	90	95	2.8	250
Y225M-2	45	84.0	2970	91.5	0.89	2.0	7.0	2.2	90	97	2.8	312
Y250M-2	55	103	2970	91.5	0.89	2.0	7.0	2.2	92	97	4.5	387
Y280S-2	75	139	2970	92.0	0.89	2.0	7.0	2.2	94	99	4.5	515
Y280M-2	90	166	2970	92.5	0.89	2.0	7.0	2.2	94	99	4.5	566
Y315S-2	110	203	2980	92.5	0.89	1.8	6.8	2.2	99	104	4.5	900
Y315M-2	132	242	2980	93.0	0.89	1.8	6.8	2.2	99	104	4.5	1010
Y315L1-2	160	292	2980	93.5	0.89	1.8	6.8	2.2	99	104	4.5	1085
Y315L2-2	200	365	2980	93.5	0.89	1.8	6.8	2.2	99	104	4.5	1220
Y355M1-2	220	399	2980	94.2	0.89	1.2	6.9	2.2	109	109	4.5	1710
Y355M2-2	250	447	2985	94.5	0.90	1.2	7.0	2.2	111	111	4.5	1750
Y355L1-2	280	499	2985	94.7	0.90	1.2	7.1	2.2	111	111	4.5	1900
Y355L2-2	315	560	2985	95.0	0.90	1.2	7.1	2.2	111	111	4.5	2105

型号	额定 功率	额定 电流	转速	效率	功率 因数	堵转转矩	堵转电流	最大转矩	噪声		振动 速度	重量
						额定转矩	额定电流	额定转矩	1级	2极
	KW	A	r/min	%	COSФ	倍	倍	倍	dB(A)		mm/s	kg
同步转速 1500r/min (4极)——西安泰富西玛电机·西安西玛集团
Y180M1-4	0.55	1.5	1390	73.0	0.76	2.4	6.0	2.3	56	67	1.8	17
Y180M2-4	0.75	2	1390	74.5	0.76	2.3	6.0	2.3	56	67	1.8	17
Y90S-4	1.1	2.7	1400	78.0	0.78	2.3	6.5	2.3	61	67	1.8	25
Y90L1-4	1.5	3.7	1400	79.0	0.79	2.3	6.5	2.3	62	67	1.8	26
Y100L1-4	2.2	5	1430	81.0	0.82	2.2	7.0	2.3	65	70	1.8	34
Y100L2-4	3	6.8	1430	82.5	0.81	2.2	7.0	2.3	65	70	1.8	35
Y112M-4	4	8.8	1440	84.5	0.82	2.2	7.0	2.3	68	74	1.8	47
Y132S-4	5.5	11.6	1440	85.5	0.94	2.2	7.0	2.3	70	78	1.8	68
Y132M-4	7.5	15.4	1440	87.0	0.85	2.2	7.0	2.3	71	78	1.8	79
Y160M-4	11	22.6	1460	88.0	0.84	2.2	7.0	2.3	75	82	1.8	122
Y160M-4	15	30.3	1460	88.5	0.85	2.2	7.0	2.3	77	82	1.8	132
Y180M-4	18.5	35.9	1470	91.5	0.86	2.0	7.0	2.2	77	82	1.8	174
Y180L-4	22	42.5	1470	91.5	0.86	2.0	7.0	2.2	77	82	1.8	192
Y200L-4	30	56.8	1470	92.2	0.87	2.0	7.0	2.2	79	84	1.8	253
Y225M-4	37	70.4	1480	91.8	0.87	1.9	7.0	2.2	79	84	1.8	294
Y225M-4	45	84.2	1480	92.3	0.88	1.9	7.0	2.2	79	84	1.8	327
Y250M-4	55	103	1480	92.6	0.88	2.0	7.0	2.2	81	86	2.8	381
Y280S-4	75	140	1480	92.7	0.88	1.9	7.0	2.2	85	90	2.8	535
Y280M-4	90	164	1480	93.5	0.89	1.6	7.0	2.2	85	90	2.8	634
Y315S-4	110	201	1480	93.5	0.89	1.8	6.8	2.2	93	98	2.8	912
Y315M-4	132	240	1480	94.0	0.89	1.8	6.8	2.2	96	101	2.8	1048
Y315L1-4	160	289	1480	94.5	0.89	1.8	6.8	2.2	96	101	2.8	1105
Y315L2-4	200	361	1480	94.5	0.89	1.8	6.8	2.2	96	101	2.8	1260
Y315M1-4	220	407	1488	94.4	0.87	1.4	6.8	2.2	106	106	4.5	1690
Y355M3-4	250	461	1488	94.7	0.87	1.4	6.8	2.2	106	106	4.5	1800
Y355L2-4	280	515	1488	94.9	0.87	1.4	6.8	2.2	108	108	4.5	1945
Y355L3-4	315	578	1488	95.2	0.87	1.4	6.9	2.2	108	108	4.5	1985

型号	额定 功率	额定 电流	转速	效率	功率 因数	堵转转矩	堵转电流	最大转矩	噪声		振动 速度	重量
						额定转矩	额定电流	额定转矩	1级	2极
	KW	A	r/min	%	COSФ	倍	倍	倍	dB(A)		mm/s	kg
同步转速 1000r/min (6极)——西安泰富西玛电机·西安西玛集团
Y90S-6	0.75	2.3	910	72.5	0.70	2.0	5.5	2.2	56	65	1.8	21
Y90L-6	1.1	3.2	910	73.5	0.72	2.0	5.5	2.2	56	65	1.8	24
Y100L-6	1.5	4	940	77.5	0.74	2.0	6.0	2.2	62	67	1.8	35
Y112M-6	2.2	5.6	940	80.5	0.74	2.0	6.0	2.2	62	67	1.8	45
Y132S-6	3	7.2	960	83.0	0.76	2.0	6.5	2.2	66	71	1.8	66
Y132M1-6	4	9.4	960	84.0	0.77	2.0	6.5	2.2	66	71	1.8	75
Y132M2-6	5.5	12.6	960	85.3	0.78	2.0	6.5	2.2	66	71	1.8	85
Y160M-6	7.5	17	970	86.0	0.78	2.0	6.5	2.0	69	75	1.8	116
Y160L-6	11	24.6	970	87.0	0.78	2.0	6.5	2.0	70	75	1.8	128
Y180L-6	15	31.4	970	89.5	0.81	1.8	6.5	2.0	70	78	1.8	182
Y200L1-6	18.5	37.7	970	89.8	0.83	1.8	6.5	2.0	73	78	1.8	228
Y200L2-6	22	44.6	970	90.2	0.83	1.8	6.5	2.0	73	78	1.8	246
Y225M-6	30	59.5	980	90.2	0.85	1.7	6.5	2.0	76	81	1.8	294
Y225M-6	37	72	980	90.8	0.86	1.8	6.5	2.0	76	81	2.8	395
Y280S-6	45	85.4	980	92.0	0.87	1.8	6.5	2.0	79	84	2.8	505
Y280M-6	55	104	980	92.0	0.87	1.8	6.5	2.0	79	84	2.8	566
Y315S-6	75	141	980	92.8	0.87	1.6	6.5	2.0	87	92	2.8	850
Y315M-6	90	169	980	93.2	0.87	1.6	6.5	2.0	87	92	2.8	965
Y315L1-6	110	206	980	93.5	0.87	1.6	6.5	2.0	87	92	2.8	1028
Y315L2-6	132	246	980	93.8	0.87	1.6	6.5	2.0	87	92	2.8	1195
Y355M1-6	165	300	990	94.1	0.86	1.3	6.7	2.0	102	102	4.5	1590
Y355M2-6	185	347	990	94.3	0.86	1.3	6.7	2.0	102	102	4.5	1665
Y355M4-6	200	375	990	94.3	0.86	1.3	6.7	2.0	102	102	4.5	1725
Y355L1-6	220	311	991	94.5	0.86	1.3	6.7	2.0	102	102	4.5	1780
Y355L3-6	250	466	991	94.7	0.86	1.3	6.7	2.0	102	102	4.5	1865

型号	额定 功率	额定 电流	转速	效率	功率 因数	堵转转矩	堵转电流	最大转矩	噪声		振动 速度	重量
						额定转矩	额定电流	额定转矩	1级	2极
	KW	A	r/min	%	COSФ	倍	倍	倍	dB(A)		mm/s	kg
同步转速 750r/min (8极)——西安泰富西玛电机·西安西玛集团
Y132S-8	2.2	5.8	710	80.5	0.71	2.0	5.5	2.0	61	66	1.8	66
Y132M-8	3	7.7	710	82.0	0.72	2.0	5.5	2.0	61	66	1.8	76
Y160M1-8	4	9.9	720	84.0	0.73	2.0	6.0	2.0	64	69	1.8	105
Y160M2-8	5.5	13.3	720	85.0	0.74	2.0	6.0	2.0	64	69	1.8	115
Y160L-8	7.5	17.7	720	86.0	0.75	2.0	5.5	2.0	67	72	1.8	140
Y180L-8	11	24.8	730	87.5	0.77	1.7	6.0	2.0	67	72	1.8	180
Y200L-8	15	31.4	730	88.0	0.76	1.8	6.0	2.0	70	75	1.8	228
Y225S-8	18.5	41.3	730	89.5	0.76	1.7	6.0	2.0	70	75	1.8	265
Y225M-8	22	47.6	730	90.0	0.78	1.8	6.0	2.0	70	75	1.8	296
Y250M-8	30	63	730	90.5	0.80	1.8	6.0	2.0	73	78	2.8	391
Y280S-8	37	78.2	740	91.0	0.79	1.8	6.0	2.0	73	78	2.8	500
Y280M-8	45	93.2	740	91.7	0.80	1.8	6.0	2.0	73	78	2.8	562
Y315S-8	55	114	740	92.0	0.80	1.6	6.5	2.0	82	87	2.8	875
Y315M-8	75	152	740	92.5	0.81	1.6	6.5	2.0	82	87	2.8	1008
Y315L1-8	90	179	740	93.0	0.82	1.6	6.5	2.0	82	87	2.8	1065
Y315L2-8	110	218	740	93.3	0.82	1.6	6.3	2.0	82	87	2.8	1195
Y315M2-8	132	264	740	93.8	0.81	1.3	6.3	2.0	99	99	4.5	1675
Y355M4-8	160	319	740	94.0	0.81	1.3	6.3	2.0	99	99	4.5	1730
Y355L3-8	185	368	742	94.2	0.81	1.3	6.3	2.0	99	99	4.5	1840
Y355L4-8	200	398	743	94.3	0.81	1.3	6.3	2.0	99	99	4.5	1905

型号	额定 功率	额定 电流	转速	效率	功率 因数	堵转转矩	堵转电流	最大转矩	噪声		振动 速度	重量
						额定转矩	额定电流	额定转矩	1级	2极
	KW	A	r/min	%	COSФ	倍	倍	倍	dB(A)		mm/s	kg
同步转速 600r/min (10极)——西安泰富西玛电机·西安西玛集团
Y315S-10	45	101	590	91.5	0.74	1.4	6.0	2.0	82	87	2.8	838
Y315M-10	55	123	590	92.0	0.74	1.4	6.0	2.0	82	87	2.8	960
Y315L2-10	75	164	590	92.5	0.75	1.4	6.0	2.0	82	87	2.8	1180
Y355M1-10	90	191	595	93.0	0.77	1.2	6.0	2.0	96	96	4.5	1620
Y355M2-10	110	230	595	93.2	0.78	1.2	6.0	2.0	96	96	4.5	1775
Y355L1-10	132	275	595	93.5	0.78	1.2	6.0	2.0	96	96	4.5	1880
