防爆电机结构设计有什么特别的吗？

防爆电机结构设计有什么特别的吗？

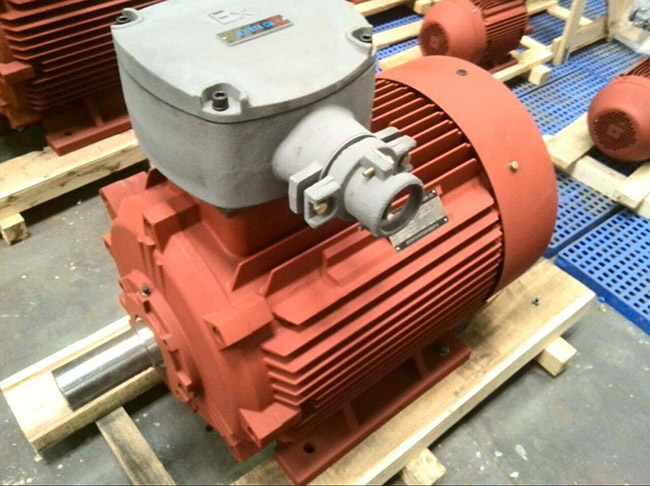

防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机和其他传动机械。防爆电机是西安泰富西玛电机的基本类型之一，由于其套管的非密封结构特性，煤矿中的可燃主气体达到一定的浓度极限。如果它与火花、电弧和外壳内危险的高温等点火源接触，可能会发生爆炸；合理的设计应确保电机的防爆外壳不仅没有损坏或变形，而且如果爆炸性火焰或热气通过接合面的间隙喷出，它们不能点燃周围的爆炸性气体混合物。西玛电机技术人员结合标准要求和基本机械设计要求，从结构尺寸、推力轴承和冷却等方面探讨了该型电机设计的注意事项。

防爆电机的结构尺寸设计注意事项

连接表面的类型分为平面连接表面、圆柱形连接表面或唇形连接表面，而西安泰富西玛电机由于其驱动需求也有其独特的轴连接表面。在设计防爆接合面时，应特别考虑三个因素：接合宽度、间隙和粗糙度。一级壳体结合面宽度小、间隙大，具体数据见GB3836.2中表。将解释以下四种类型的接合面。

（1） 平面接合面。平面接合面一般应用于集成变频机中的接线盒盖与接线盒、接线板和出线孔之间的连接，或变频外壳与电机外壳之间的连接。大中型防爆电机外壳的平面接合面通常采用铣削和钻孔工艺进行加工，所需的磨削工艺较少。设计的平面度公差不得超过0.2mm。设计精度要求通常高于标准要求，以允许加工精度稍有不足但仍符合标准。

（2） 圆柱形接合面。圆形铜接合面可用于安装防爆电机中的电缆连接器和接线端子。如果圆柱形连接表面包含密封凹槽，则无法计算凹槽的宽度，并且无法添加由凹槽分隔的零件的宽度。圆柱形连接表面的经济可靠的实现方法是旋转加工，孔加工的精度通常选择8或7步，轴加工的精度相应提高。μM。注：圆柱形接合面的防爆间隙是指孔与轴之间的直径。

（3） 接缝表面的密封。在防爆电机的结构设计中，端盖、轴承端盖等的安装通常是结合面的设计。结合面实际上结合了平面结合面和圆柱形结合面的特点。需要注意的是，如果密封筒部分的间隙或宽度过大或过小，或者如果对应的角倒角超过1mm，则被倒角分开，则仅计算平接合面的宽度L和距离L；如果平面接合面之间的距离l太小或与圆柱形接合面分离（倒角或密封槽大于1mm），则仅计算圆柱形接合面的宽度。

（4） 旋转轴的接合面。旋转轴的接合面是旋转电机的固有特征。除了将电机轴与端盖结合使用外，它还用于一些需要按钮的防爆电气设备。轴接合面是一种特殊类型的圆柱形接合面，其不同之处在于旋转电机轴的防爆面必须设计为在正常操作过程中不会磨损的结构。

防爆电机的耐压设计注意事项

耐火电机的承压部件主要由耐火外壳、外壳端盖、法兰等组成。设计应注重其强度和兼容性。计算方法根据防爆外壳的结构而不同：圆柱形防爆外壳、方形防爆外壳等。主要方法包括理论计算和有限元分析；理论计算准确地计算了局部电压情况；但有限元分析可以快速直观地保持整个结构的应力状况，优化设计，避免爆炸实验中由于局部应力集中而导致壳体失效。

防爆电机冷却系统设计注意事项

一般西安西玛电机的冷却方式包括空气冷却、液体冷却、气液冷却等。由于煤矿应用环境的特点，大量的煤尘不利于空气冷却，因此煤矿设备通常使用液体冷却。目前，防爆电机水道主要有两种类型：折叠式和螺旋式，下面对其进行比较和讨论。

（1） 圆形结构。回水通道的加工方法有两种：一种是用数控钻床直接在厚壁壳体上切割回水通道，然后在外侧焊接盖板。其优点是水道光滑，耐水性小，相邻水道之间不漏水，有利于提高冷却效果；缺点是钻井效率低、编程繁琐和成本高。另一种方法是在圆筒外圆周上焊接加强板，去除连续的水通道用于折返，然后焊接盖板；其优点在于生产过程简单；缺点是质量取决于操作员的操作水平，并且焊缝具有高耐水性并且容易结垢。

（2） 螺旋水道。螺旋水道主要由两种方式组成：盖板和套筒连接壳体；由于螺旋“卡扣盖板”的操作耗时且困难，一般不使用，通常使用干涉臂外壳的方法。根据材料的膨胀系数和实际温升计算壳体直径的大小，壳体直径可以膨胀，并设计更大的干扰，以防止相邻水道之间的漏水。这种结构的水道具有低的耐水性和良好的冷却效果；其缺点是：如果水道中的水压出乎意料地高，可能会导致外壳膨胀和凸起，导致内外壳之间出现间隙，导致外壳无法修复并报废。因此，通常在进水口处安装减压阀，以确保正常运行。

由于高性能西安泰富西玛电机的轴加热很强，因此注意轴承的冷却，并在轴承端盖上设计了圆形水道。如果同一设备的多个部件有水道，通常会使用平行供水。或者，可以使用将进水口与加密密封环直接连接的方法，以使取水更容易、更方便。

综上所述，在设计防爆电机时，可以根据实际需要计算和选择西玛电机外壳的尺寸和结构形状。建议设计精度高于适用的行业标准，以避免因加工误差而造成不必要的损失。在设计防爆电机时，必须充分考虑各个方面，采用符合防爆标准和法规的科学计算和比较方法，才能设计出更好的产品。
